双卡套接头安装中常见的问题

双卡套接头安装中常见的问题



双卡套接头作为流体系统的重要部件被广泛应用在各个领域,包括油气,化工,氢能源和半导体等。在系统组装过程中,若没有按照正确的方式进行检查和安装双卡套接头,则可能会发生泄漏、压降或系统失效等故障,进而导致非常严重的事故,造成重大的经济损失甚至人员伤亡,因此正确的进行双卡套接头安装非常重要。下面将介绍接头安装过程中常见的一些问题以及如何避免这些问题。



混用不同材料和规格的接头





使用不同材质的接头和钢管进行安装时,一般需要注意两个问题。第一是电偶腐蚀的影响。当两种材料在电解质中相互接触且存在电位差时,就会发生电偶腐蚀。第二是卡套与钢管材料之间的硬度关系。卡套必须比钢管外表面更硬,才能使前后卡正常工作,形成有效密封。



在实际应用中,我们注意到有一些客户会根据具体工况选择不同材质的接头和钢管搭配使用,例如使用 6MO 钢管和 316SS 接头进行组合安装。飞托克可以根据客户具体需求,提供合适的接头和钢管材质搭配方案。如果您有类似需求,请咨询飞托克或当地的授权经销商。



混用不同规格的接头部件同样会影响双卡套接头的密封性能,由于尺寸不同,安装后密封性能会大打折扣。部分公制和英制尺寸的大小近似,例如 1/4” 和 6 mm 尺寸的卡套,如果混在一起则很难进行分辨。因此,不同规格的接头应该分开放置。同时,在安装时应仔细检查规格是否正确,避免造成上述情况的发生。

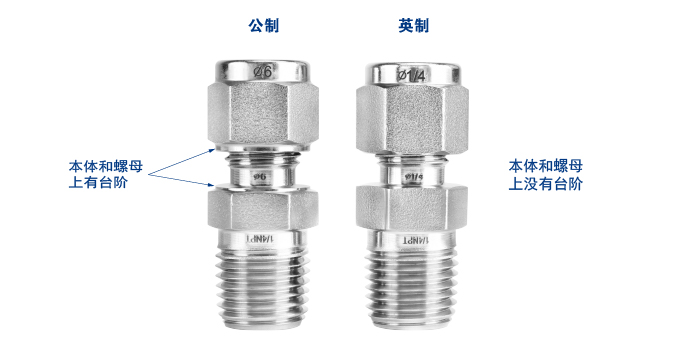

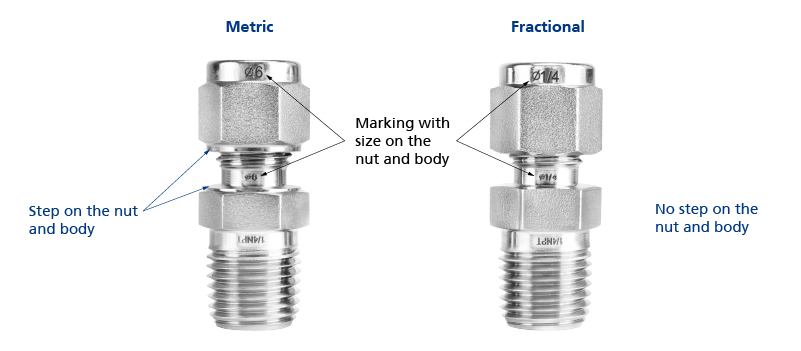

飞托克在公制双卡套直通接头的本体和螺母上设计有台阶,以便在外观上与英制接头进行区分。弯头,三通和四通等锻件接头本体上没有台阶,但在端口上刻有公制尺寸。



混用不同材料和规格的接头



使用不合格的钢管和接头





在运输或者操作中保护不当可能会造成钢管表面划伤或凹陷。划痕和凹陷会导致卡套无法紧密的与钢管表面贴合,从而导致泄漏的发生。在安装双卡套接头前需要对钢管进行检查,查看是否存在凹陷、划痕、变形和其他损伤。必要的时候操作人员需要对过长或端口不合格的管道进行切割,重新进行钢管的制备。为避免钢管的损伤,应该在运输时使用保护套,不应将钢管放置在地面上或拖动钢管。此外,存放钢管时须按照尺寸单独放置,不应混放在搁架上。



双卡套接头密封面存在划痕和损伤,也会导致卡套和接头本体之间无法紧密贴合,造成泄漏。在安装过程中,尽量确保管子与接头笔直平行对齐,不对中会导致钢管以一定角度进入接头本体,从而可能使管端划伤接头本体密封面,同时接头安装后还会受到侧向负载的影响。



钢管制备不当

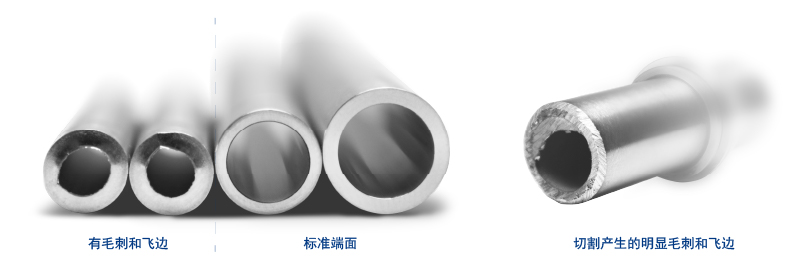

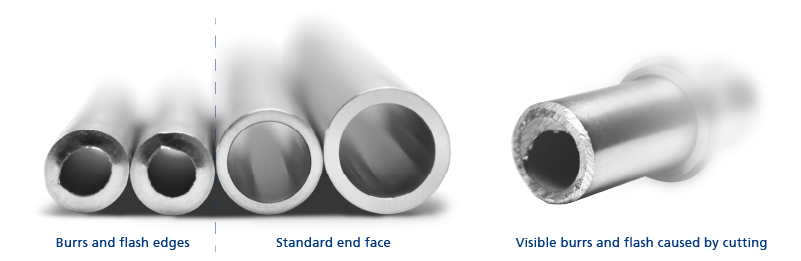

不正确的钢管切割和毛刺清理会影响管件的密封性,并对系统造成污染。另外,未清除毛刺的端口可能还会划伤配件表面和其他钢管,影响密封性。钢管切割完成后需要对管端切口内外侧进行毛刺的清理,去掉毛刺的钢管端应当边缘平整且无毛刺,内外倒角不应超过管壁厚度的一半,最后进行目视检查。



没有合适的处理工具也是一个重要的因素。配备合适的工具和进行正确的操作可以加快安装速度,同时最大限度的避免故障的发生,减少损失



钢管制备不当



钢管安装深度不够





如果钢管在安装的过程中没有完全插至接头本体底部,可能会导致卡套离管端口太近,无法进行正常密封和咬合。当暴露在振动或脉冲压力中时,钢管插入深度过浅会有松动甚至脱落的风险,可能会造成严重的事故。不仅如此,未完全插至接头本体底部可能会使后卡套抓着管子向前移动,造成前卡套产生形变。因此,在拧紧螺母之前须确认钢管紧紧顶在接头本体的肩部,以避免安装过浅。



另外,在某些操作不当的情况下也有可能会导致钢管无法完全插至底部。例如管端毛刺未处理干净,导致管子卡在前卡套与后卡套之间。此外,在未装入钢管前直接空拧螺母,会导致卡套内径缩小,钢管无法完全插入。

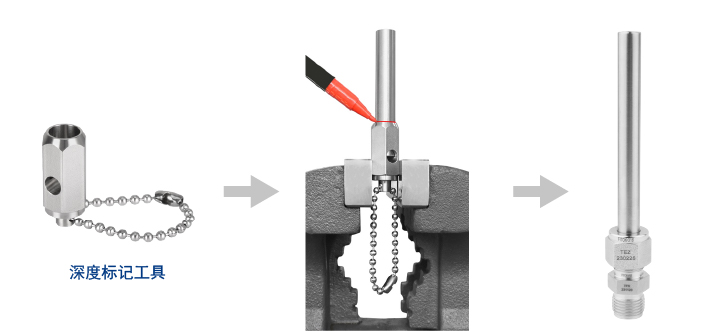

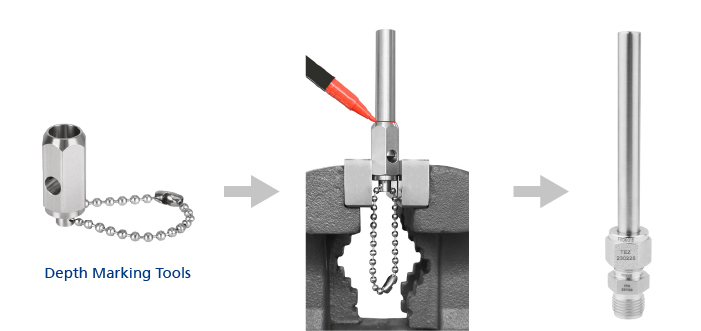

为避免这种情况的发生,飞托克设计的深度标记工具可以在钢管上标记对应安装深度,可直观的观察钢管是否安装在合适的深度。



钢管安装深度不够



接头安装欠拧或过拧





双卡套接头欠拧或过拧安装都会对接头的性能产生影响。一般来说,接头在安装时没有拧紧可能会导致泄漏。因此相比于安装接头时欠拧,很多人会更偏向于将接头螺母拧的更紧一些,认为拧的紧则接头与管之间的密封会越好。但是,过度的拧紧会对接头的可维护性和重复安装寿命产生影响。



双卡套接头欠拧安装会使卡套与钢管之间没有充分的密封,可能会导致流体系统在运行过程中发生介质泄漏。在首次安装双卡套接头时,可以使用间隙规来判断接头是否充分拧紧,避免安装过松导致泄漏的发生。

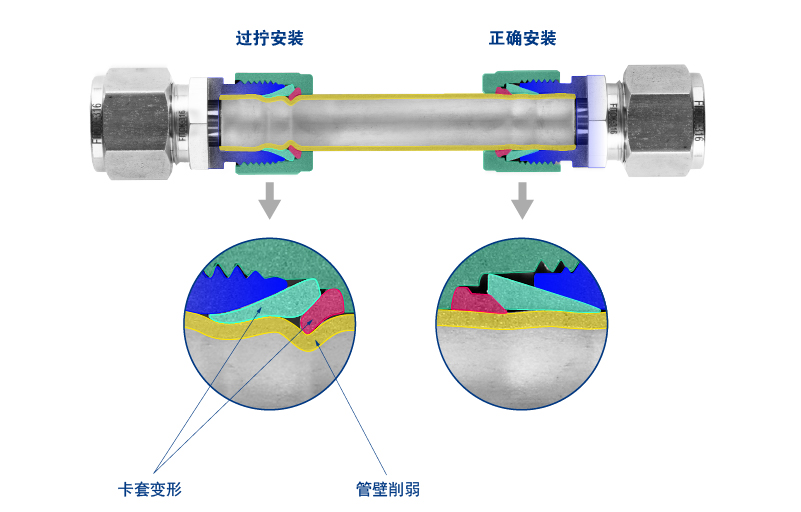

过度地拧紧螺母可能会导致卡套和钢管产生严重的变形,进而在维护时无法很好的拆卸接头。同时,过度地拧紧还会降低接头的可重复安装次数。不仅如此,变形的双卡套接头和钢管需要进行维修和更换还会增加成本。



接头安装欠拧或过拧

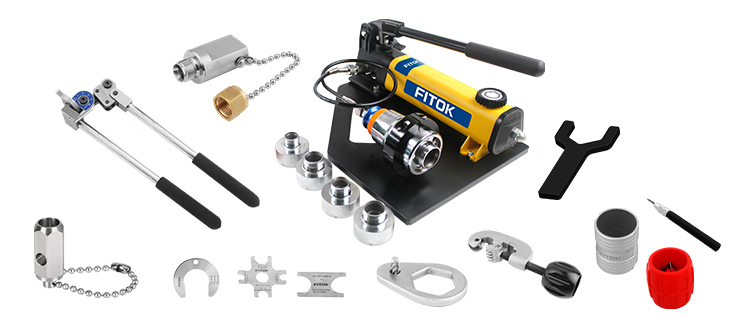

飞托克提供多种专为双卡套接头安装而设计的卡套管安装工具,包括弯管器、预装器、割管刀和去毛刺工具等,帮助客户简化安装流程。卡套预装器可以简化双卡套接头在狭小空间的安装,同时可以在大量双卡套接头安装中加快安装速度。其他工具可以更好的帮助操作人员进行钢管的制备,避免泄漏的发生。



卡套管工具



请查看卡套管工具样本了解更多信息。如果您有任何疑问,请咨询飞托克或当地的代理商,我们将尽快与您取得联系!
