概述





球阀是工业流体控制系统中最常见的一类阀门,凭借结构简单、操作方便、启闭迅速等核心优势,广泛应用于各种工况。



在球阀整体结构中,手柄作为核心操作部件,承担着直接操控阀门启闭的关键作用,工作人员可通过手柄快速切换球阀工作状态,手柄的材质和结构会直接决定阀门的操控手感、启闭速度、操作力矩及工作可靠性,同时也影响着设备的维护成本与使用寿命。



在实际应用中,不同客户面对的压力、温度、介质特性、操作空间及使用频次等工况差异极大,单一类型的球阀手柄无法适配所有场景。飞托克公司深耕流体控制领域多年,针对不同工况能提供多种类型的手柄产品,不同的手柄在结构设计、操作性能、耐用性上各有差异。为帮助广大客户精准匹配工况需求,规避选型不当导致的操作卡顿、启闭失效、手柄损坏等问题,本文将详细介绍各种球阀手柄的优缺点及适用工况,为客户选型提供全面、专业的参考依据。



标准手柄类型






飞托克手柄展示 优点 缺点
条形手柄
标准条形手柄产品实拍图 标准条形手柄
  • 设计最符合阀门“开”与“关”的直觉,手柄与管道流向平行代表开启,垂直代表关断,操作直观。
  • 结构部件少,可靠性高。
  • 不锈钢材料为主体,耐腐蚀性较强。
  • 无空间要求时可以通过增加手柄长度减小操作力矩。
  • 需要足够的水平空间才能转动。
  • 手柄突出容易产生干涉。
  • 不锈钢材料导热性强,在极端温度环境中使用可能伤害操作人员。
尼龙材料条形手柄产品实拍图 尼龙材料条形手柄
  • 尼龙为非金属绝缘材料,能提供强大的电气绝缘性能。
  • 尼龙材料耐腐蚀能力较强,可在潮湿环境及弱酸碱环境正常使用。
  • 有一定隔热能力,能够减小介质或环境温度对使用手感的影响。
  • 温度太高时使用可能导致变形。
  • 温度太低时材料韧性容易受影响,可能变脆导致断裂。
铝材料条形手柄产品实拍图 铝材料条形手柄
  • 铝材料密度远低于不锈钢,手柄自重较小,同种工况相比不锈钢手柄操作更轻易省力。
  • 铝材料导热性能适中,在高温或低温环境中温度变化相对缓慢。
  • 相对不锈钢材料强度较低。
  • 温度过高时使用可能导致变形。
椭圆手柄
椭圆手柄产品实拍图
  • 椭圆形手柄通过增加接触面积分散压力,显著提升握持稳定性和舒适度。
  • 整体轮廓收拢能有效节省空间。
  • 工作时相比条形手柄各部分应力均匀,不易损坏。
操作力矩相对较大。
蝶形手柄
碟形手柄产品实拍图
  • 蝶形手柄通过手指捏合控制阀门,操作较为快捷。
  • 蝶形手柄具有较小的体积,安装和操作时对空间需求较小。
高压情况下仅靠手指发力操作困难不适合使用。
K 形手柄
K形手柄产品实拍图 K 型手柄极度压缩了结构大小,适合在极端狭窄的场景使用。 操作空间较小,不方便工作人员发力,高压情况下较难开启。
蝎形手柄
蝎形手柄产品实拍图 手柄主体弯折收纳在阀体上方,相比标准条形手柄在转动时不会有较大外扩范围,能有效节省水平方向的空间。
  • 相比普通条形手柄在垂直方向占据更大空间。
  • 倒勾外形容易产生干涉。
  • 手柄操作时更容易存在应力集中问题,可能导致手柄损坏。



其它手柄可选项





飞托克还能为球阀手柄提供一些可用选项,适配不同工况的使用需求。

1. 可选多种颜色

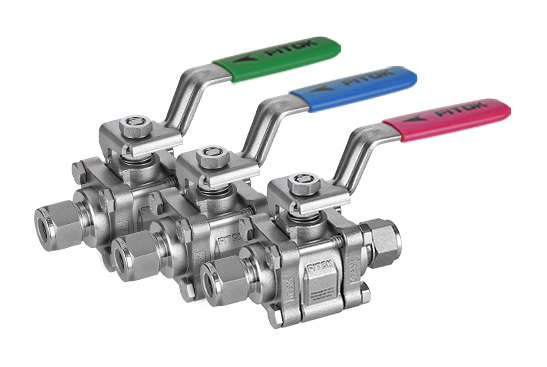

支持多款配色手柄可选,便于工作人员快速区分,精准定位目标球阀,有效规避误开误关问题。

球阀手柄多种颜色可选

多种颜色可选



2. 可选锁定装置

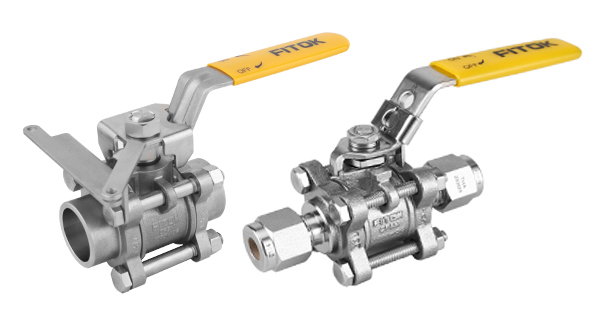

可为球阀加装阀门锁定装置,防止工作人员误操作,提高系统安全性。

含锁定装置的球阀

含锁定装置的球阀



3. 特殊应用选项

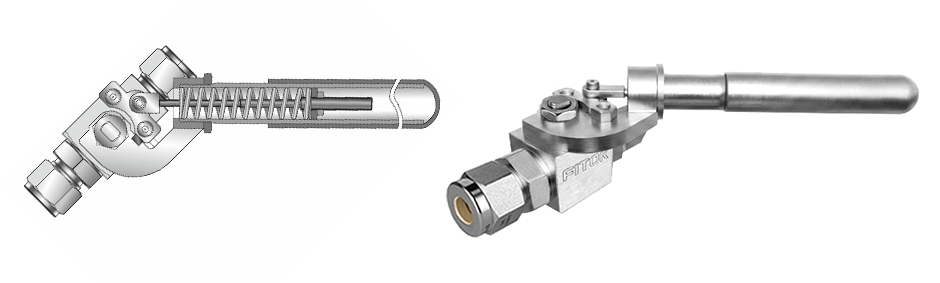

可提供弹簧复位手柄,该手柄在工作人员松手后会自动弹回初始位置,最大程度防止误操作或操作不到位带来的安全风险,也常用在取样系统中确保管道完全开启或完全关闭避免废液污染。

弹簧复位手柄图

弹簧复位手柄



自动控制球阀

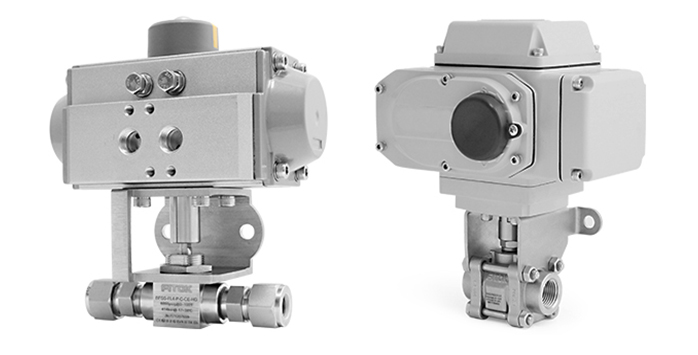

除以上产品外,为了满足客户自动化控制的需求,飞托克还能提供各种气动或电动球阀,执行器选项包括 90°行程、180°行程、单作用、双作用、常开、常闭等。



自动控制球阀图

自动控制球阀图



如果您想了解更多球阀相关的产品信息,可参考飞托克球阀/自动控制球阀样本。



如果您有任何疑问和需要了解更多信息,请咨询飞托克或当地的代理商,我们将尽快与您取得联系!
