浮动球阀与固定球阀的区别

浮动球阀与固定球阀的区别



引言





球阀是世界上最常见的阀门种类之一,它被世界各地的工业厂家广泛地使用在生产中。球阀以紧凑耐用的设计和简便快速的操作而闻名,球阀内部带有一个开孔球体,只需要旋转球体 90° 即可实现阀门的开启和关闭,开启时球体连通进出口实现介质流通,关闭时球体和阀座紧靠实现介质密封。自从20世纪50年代被发明以来,球阀在工业制造中始终能够可靠地完成控制介质流通的任务,同时球阀还有较低的维护成本,这使得球阀的使用率至今仍在不断上升。





球阀根据球体结构通常分为浮动球阀和固定球阀两类,飞托克公司同时提供多个系列的浮动球阀和固定球阀,这两种球阀各自有什么特点?本文将分别介绍这两种球阀并提供二者之间的对比。



浮动球阀

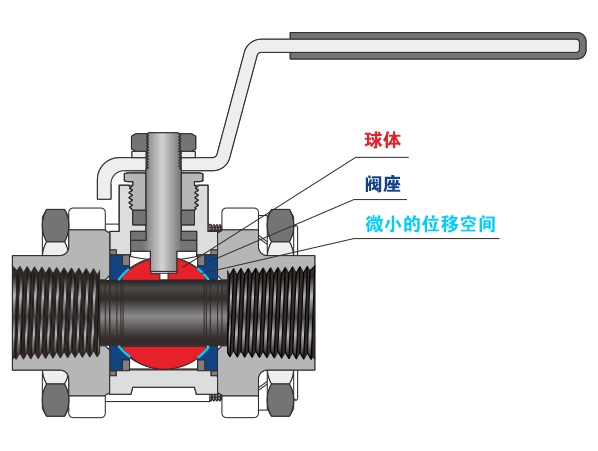

图1 飞托克 BG 系列浮动球阀剖面图

图1 飞托克 BG 系列浮动球阀剖面图



浮动球阀是最传统也最常见的一种球阀,该种球阀内部的球体与阀体间没有刚性连接,处于一种浮动状态。浮动的球体在阀体内部有微小的位移空间,当阀门关闭时,上游的介质压力会推动球体产生位移从而紧压在下游的阀座上实现介质密封。浮动球阀拥有简单的结构,这使得它制造成本较低且维护方便。但是浮动球阀也存在一些问题:当介质压力较大时,转动球体会更困难,需要更大的操作力矩;同时由于很多厂家只在一侧设置阀座,很多浮动球阀可能只支持单向流通



针对其中的问题,飞托克给出了自己的方案。飞托克能为一些浮动球阀系列提供多种类型的操作手柄,使用者可以根据应用场景进行选择,从而降低球阀的操作难度。同时飞托克两通浮动球阀全都采用了对称结构,这使得各系列的两通球阀都能够实现双向流通



固定球阀

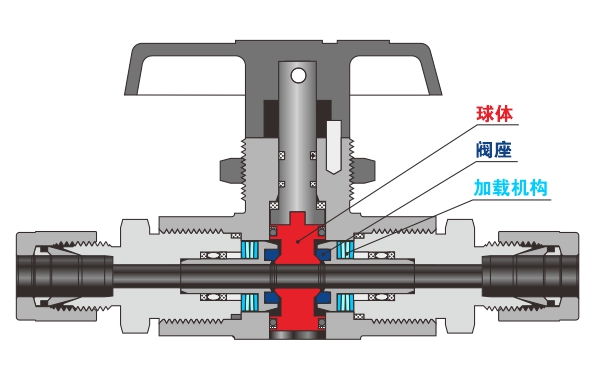

图2 飞托克 BF 系列固定球阀剖面图

图2 飞托克 BF 系列固定球阀剖面图



不同于浮动球阀,固定球阀的球体被上下阀杆和轴承固定,球体在阀体内部没有位移空间,但固定球阀配备有浮动阀座,当球阀关闭时,浮动阀座依靠单独配备的加载机构弹簧预紧力和介质压力共同作用紧压在球体上实现介质密封。固定球阀球体固定,转动摩擦小,操作力矩相对较小,但固定球阀相比浮动球阀有着更复杂的结构,因此有更高的制造成本和维护难度



飞托克在一些固定球阀系列上使用了独特的碟簧加载阀座,这种阀座不仅能提供足够的压力紧压球体实现更好的密封效果,还能够补偿阀座磨损延长工作寿命。更好的性能使得固定球阀能够在严苛的环境下保持更长时间的工作,虽然有较高的初始成本,但是从完整生命周期来看,固定球阀方案的总成本可能更低。同时,飞托克还提供一些使用了顶入式设计的固定球阀系列,这些类型的球阀顶部带有一个可拆卸的阀盖,工作人员只需要打开阀盖即可直接接触到球阀内部进行操作,而不需要将球阀从生产线上拆下,这种设计使得球阀能够进行在线维护和调整,不仅节约了维护时间也极大降低了球阀的维护难度。



浮动球阀与固定球阀的对比





浮动球阀与固定球阀各自适用于不同的应用场景,以下提供二者的对比:




  浮动球阀 固定球阀
密封原理 介质压力推动球体压紧出口端阀座实现密封 弹簧预紧力与介质压力共同作用于浮动阀座压向球体实现密封
球体状态 球体由阀杆带动,可向出口端产生微小位移 球体被上下阀杆和轴承固定,仅旋转不移动
结构特点 结构相对简单 结构复杂,带有浮动阀座和轴承支撑
适用压力 中低压 高压
操作力矩 较高,尤其在高压或大口径下,球体直接压紧阀座摩擦力大 较小,球体固定,转动摩擦小,操作轻便
制造成本 较低 较高
飞托克系列 BG/BH/BP 等 BF/BO/10B 等



结语





飞托克在球阀的设计与制造上有着丰富的经验,本文提到的多种类型的操作手柄、顶入式设计等也并非某类球阀独有,针对更具体的应用场景飞托克还能提供更多解决方案,请查看球阀样本了解更多信息。如果您有任何疑问,请咨询飞托克公司或当地的代理商,亦可访问飞托克官网在线留言,我们将尽快与您取得联系!
