波纹管阀详解

飞托克波纹管阀系列



概述





随着制造工艺日趋精密,仪表管阀用户对产品性能的要求不断提升。除了选材规范、启闭精确、流道洁净等要求外,对泄漏率等关键指标也变得日益严苛。波纹管阀采用金属波纹管作为阀杆密封元件,其随阀杆运动而压缩或扩张,形成可靠的动态密封。因此在处理有毒、易燃、易爆等有害介质或对管道密封性有极高要求的场合,波纹管阀是理想解决方案,广泛应用于半导体制造、精细化工、制药、核电与真空工业以及低温应用等领域。



飞托克波纹管阀用于半导体制造有毒气体管路

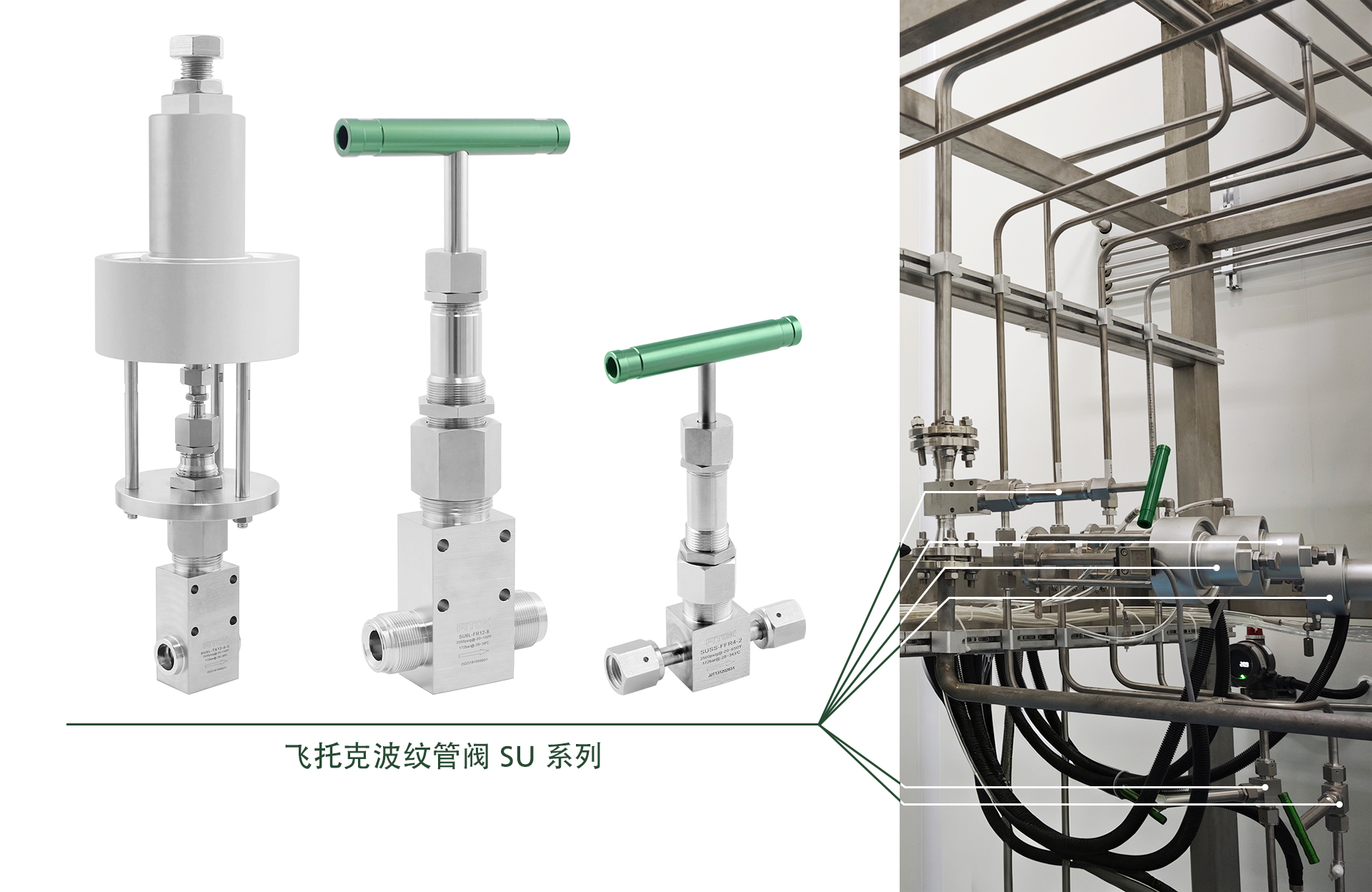

图1 飞托克波纹管阀用于烷类气体管路



在管道系统中,球阀、针阀、隔膜阀与波纹管阀均常作为截止阀使用,但其密封结构与性能特点不尽相同。球阀与针阀通常采用填料密封,在频繁启闭过程中易因磨损产生颗粒物,且一般需定期调整填料以维持密封性能。而波纹管阀采用焊接或金属垫片密封结构,无需对密封进行维护,适应于更苛刻的温度,且流道更洁净。隔膜阀虽然在洁净度方面更有优势,但波纹管阀在保持高洁净度的同时,兼具更优的流通特性,且由于其金属密封结构,具有更宽泛的工作温度范围。



波纹管阀的典型结构





波纹管阀主要由阀体、波纹管、阀头、阀帽螺母、阀杆及操作机构(手柄或执行器)组成,如图2所示。其中波纹管作为核心密封件,通常采用300系列不锈钢材质,以确保产品寿命和良好的介质兼容性。



阀体作为主要承压结构,由不锈钢或黄铜等材料制成,提供介质流道与连接端口。下阀杆将操作机构的动作转化为直线运动,驱动阀头实现精确的阀门启闭或流量调节。此外,如飞托克SU系列采用波纹管+填料双密封设计,能够在第一道密封(波纹管密封)失效后,依靠上部填料防止介质迅速向外部环境泄漏。



SW系列波纹管阀的典型结构

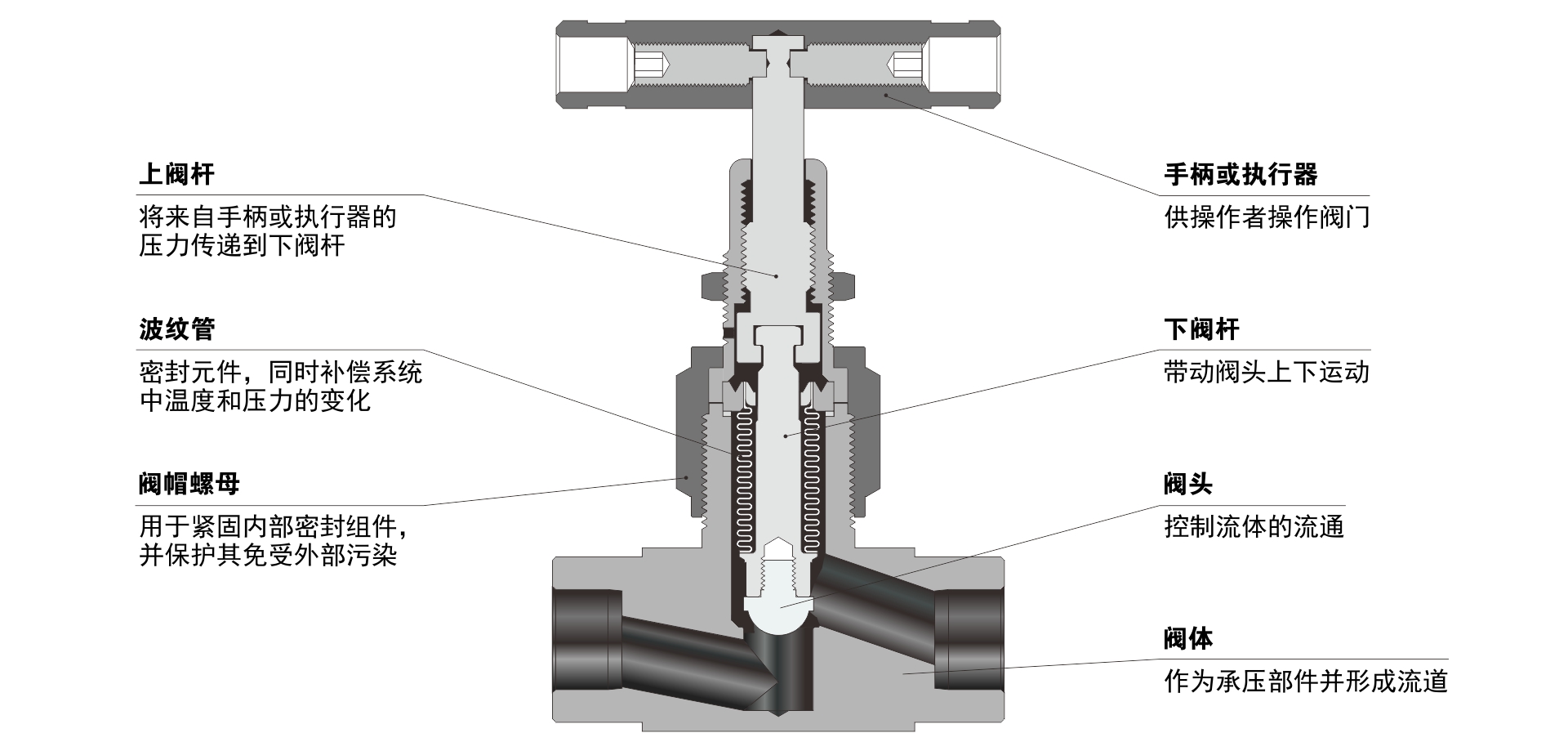

图2 SW系列波纹管阀的典型结构



飞托克波纹管阀的特点及优势





波纹管是波纹管阀的核心与关键部件,其质量直接决定了阀门寿命与可靠性。飞托克采用先进的制造工艺生产的波纹管,确保波纹管壁厚均匀并优化残余应力分布,提升了波纹管的柔性和疲劳寿命。



飞托克波纹管阀具有以下优势:



  • 采用先进焊接工艺,确保波纹管阀循环寿命长
  • 316L不锈钢波纹管提供优良的化学兼容性并保持介质纯度;同时可选合金材料的波纹管,以处理强腐蚀性介质
  • 高密封性能,最大氦气泄漏率仅为4×10⁻⁹ std·cm³/s
  • 多个产品系列覆盖宽泛的工作压力,最高可达3500 psig
  • 丰富的设计和制造经验确保产品质量
  • 大量的应用经验和一站式的流体系统解决方案

飞托克波纹管阀用于高纯气体管路

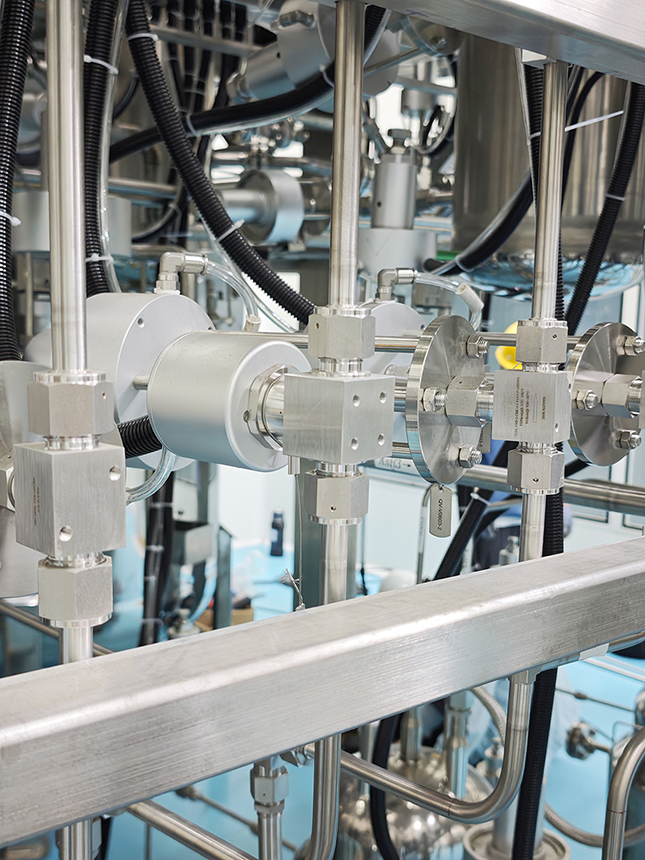

图3 飞托克波纹管阀用于高纯气体管路



飞托克拥有SW、SU、SM、SVH四个系列的波纹管阀产品,其关键参数对比如下表1所示,可满足多样化的工况需求。

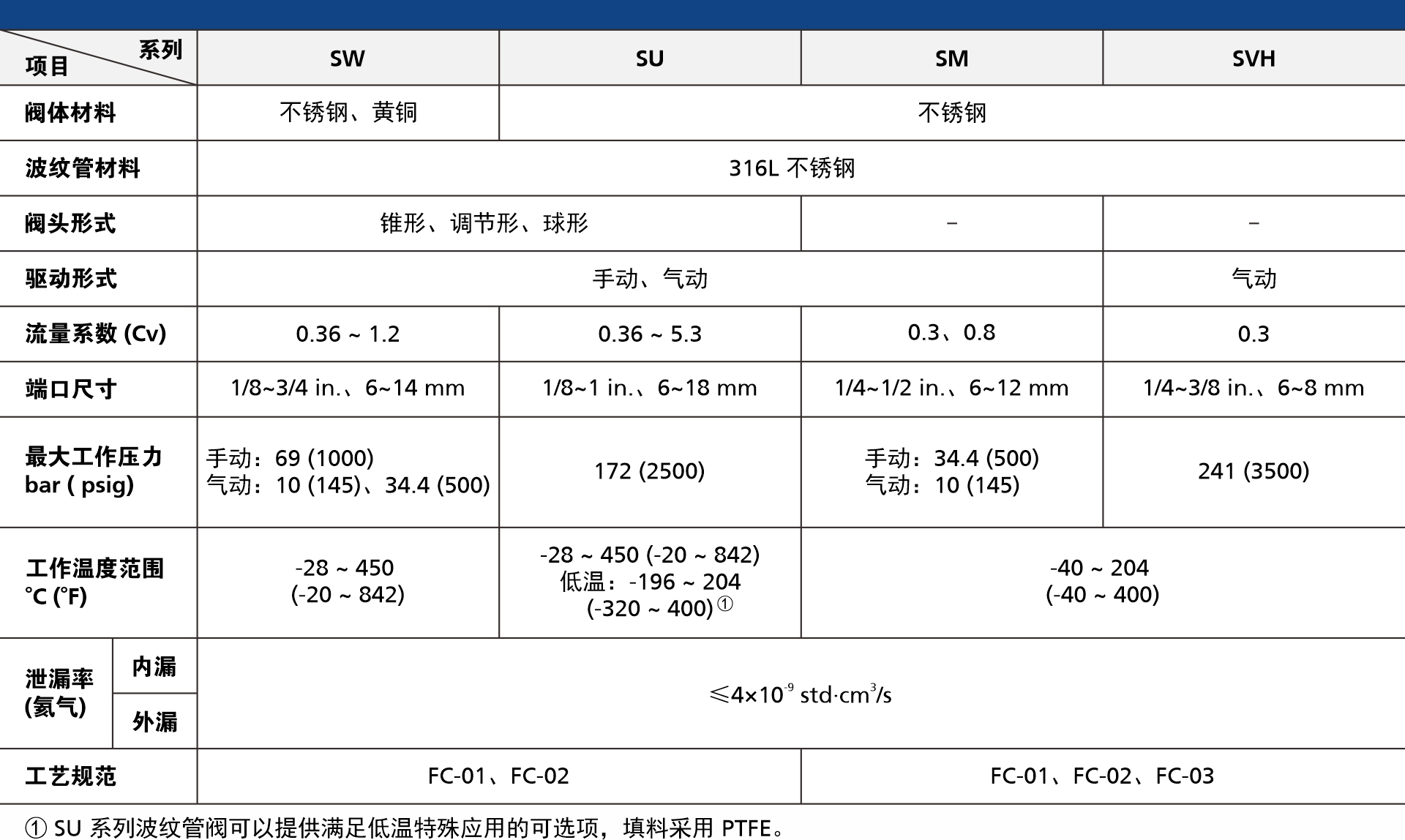

表1 飞托克波纹管阀主要参数对比



表1 飞托克波纹管阀主要参数对比



飞托克波纹管阀凭借其低泄漏、长寿命与易维护等特性,已成为各行业客户的优选解决方案,并通过持续的技术创新与严格的质量控制,为各行业严苛工况提供可靠保障。



如需了解更多信息,请查看波纹管阀样本了解更多信息。如果您有任何疑问,请在线留言,我们将尽快与您取得联系!
